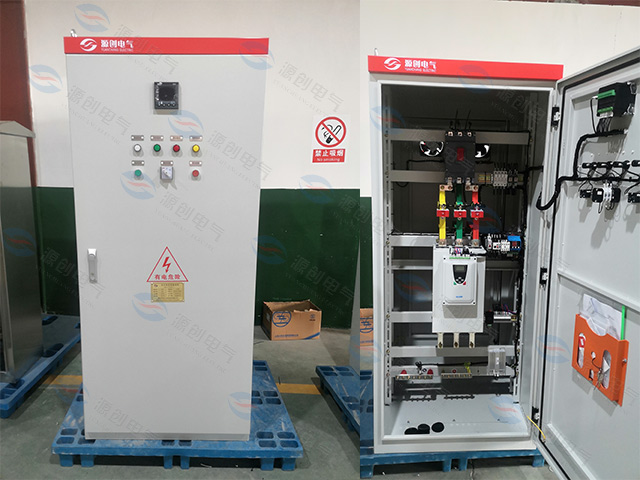

YGQ3系列電機軟起動器是一種將電力電子技術，微處理器和自動控制相結合的新型電機起動裝置。它能無階躍地平穩起動/停止電機，避免因采用直接起動、星/三角起動、自耦減壓起動等傳統的起動方式起動電機而引起的機械與電氣沖擊等問題，并能有效地降低起動電流及配電容量，避免增容投資。
鍵盤說明
符號 | 名稱 | 功能說明 |
— | 確認鍵 | 進入?yún)?shù)菜單，確認需要修改數據的參數項 |
∧ | 遞增鍵 | 參數或功能碼的遞增 |
∨ | 遞減鍵 | 參數或功能碼的遞減 |
C | 退出鍵 | 確認修改的參數數據并退出參數項，退出參數菜單 |
RUN | 運行鍵 | 鍵操作有效時，用于運行操作，并且端子排X1的4、5端子短接。 |
STOP | 停止鍵 | 鍵操作有效時，用于停止操作，故障狀態下按STOP鍵4秒以上可復位當前故障。 |
顯示狀態說明

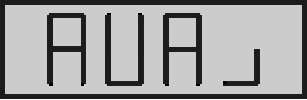

序號 | 顯示符號 | 狀態說明 | 備 注 |
1 |

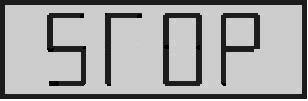

| 停止?fàn)顟B(tài) | 設備處于停止?fàn)顟B(tài) |
2 |
| 編程狀態 | 此時可閱覽和設定參數 |
3 |

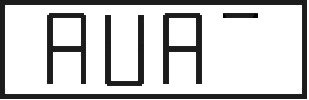

| 運行狀態1 | 設備處于軟起動過程狀態 |
4 |

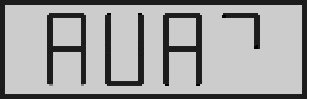

| 運行狀態2 | 設備處于全壓工作狀態 |
5 |
| 運行狀態3 | 設備處于軟停車狀態 |

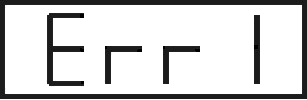

6 |
| 故障狀態 | 設備處于故障狀態 |
鍵盤操作及參數說明
1.鍵盤操作
當軟起動器通電后,即進入起動準備狀態,鍵盤顯示STOP，此時按—鍵進入編程狀態。編程狀態下軟起動可進行以下兩種操作：參數閱覽和參數設定，當顯示參數前兩位處于閃爍狀態時是參數閱覽狀態，后兩位處于閃爍狀態時是參數設定狀態。
參數閱覽狀態時，按∧或∨鍵進行參數閱覽；按—鍵進入?yún)?shù)設定狀態，按∧或∨鍵進行參數設定及修改。按C鍵退出本級菜單并返回上一級。
2.參數設定及說明
參數顯示有四位，前兩位是參數項，后兩位是參數值。
序號 | 顯示 | 參數說明 | 操作說明 | 出廠值 | |
1 |

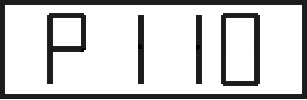

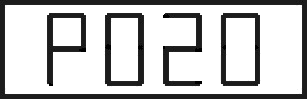

| 起始電壓 （10%-70%）Ue16級可調 設為99%時為全壓起動 | ★參數設定狀態下，按∧或∨鍵可修改起動電壓大小。 | 20% | |
2 |

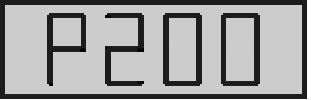

| 起動時間 0~60秒16級可調選擇0秒為電流限幅軟起動 | ★ 參數設定狀態下，按∧或∨鍵可修改起動時間。 | 10 | |
3 |
| 停車時間 0~60秒 16級可調 選擇0秒為自由停車 | ★ 參數設定狀態下，按∧或∨鍵可修改停車時間。 | 0 | |
4 |
| 電流限幅倍數 （1.5~5）Ie16級可調 | ★參數設定狀態下， 按∧或∨鍵修改起動電流限幅倍數。 | 3 | |
5 |
| 運行過流保護 （1.5~5）Ie 8級可調 | ★ 參數設定狀態下，按∧或∨鍵修改運行過流保護值。 | 1.5 | |
6 |
| 未定義參數 | |||
7 |

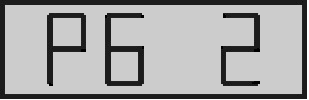

| 控制選擇 0— 接線端子控制 1— 操作鍵盤控制 2— 鍵盤、端子同時控制 | ★ 參數設定狀態下，按∧或∨鍵選擇控制方式。 | 2 | |
8 |
| SCR保護選擇 0— 允許SCR保護 1— 禁止SCR保護 | ★ 參數設定狀態下，按∧或∨鍵選擇是否用可控硅保護。 | 0 | |
9 |
| 雙斜坡起動 0--雙斜坡起動無效 非0--雙斜坡起動有效 設定值為初始起動時間（范圍：0~60S） | ★ 參數設定狀態下，按∧或∨鍵選擇是否用雙斜坡起動。 | 0 | |
注:在停止?fàn)顟B(tài)下參數設定有效！
