高壓柜承擔著整體公司生產線電力傳送樞紐，怎樣維護好該設備，對其有所了解和掌握，更好地為生產服務，為電氣人員日常工作中重要項目。現從以下方面介紹高壓柜：

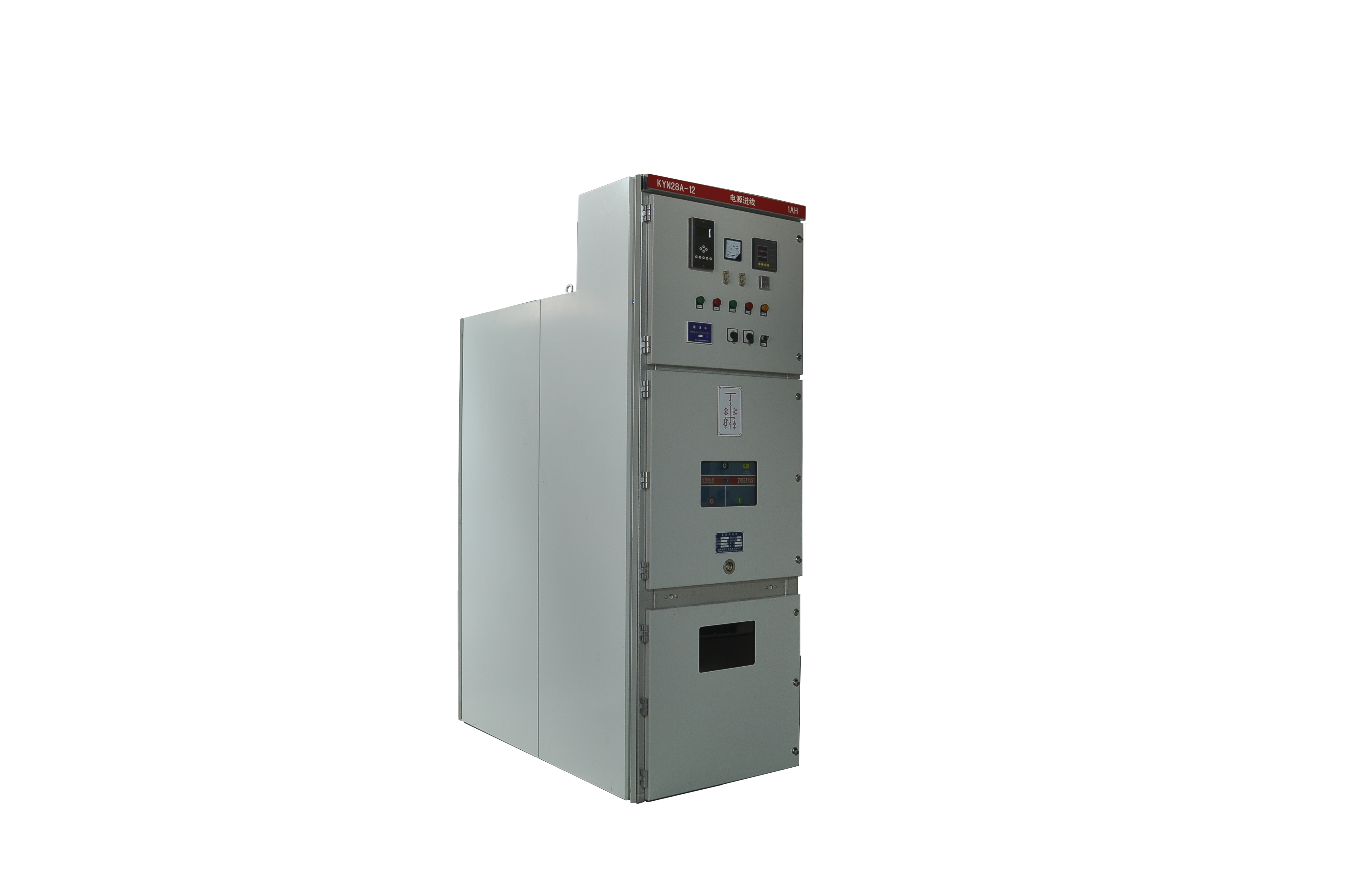

    一、單臺高壓柜的組成：



    由手車室、電纜室、母排室、控制室四部分組成。



    手車室包括手車（西門子斷路器或接觸器）、二次回路46針孔航空插頭、門簾機構組成。



    電纜室包括電流互感器、零序互感器、過電壓吸收器、照明燈、加熱器及帶電顯示器等組成。



    控制室包括綜合保護器、信號繼電器、帶電顯示器及各種電器元件等組成。



    手車的作用主要起分?jǐn)嚯娫醋饔茫▋?chǔ)能電機、欠壓脫扣器、真空斷路器/接觸器、分閘線圈、限位開關、限位聯鎖機構等組成。



    綜合保護器為南京茵泰萊生產的，品種較多，用于各種設備控制。公司目前所使用的系列為PA140、PA100。電機為D、進線柜為J、出線柜為F2/D、電容器柜為C表示。



    二、控制原理介紹：



    １、檢測計量裝置：分電壓回路（測量表計）、電流回路（測量表計、過電流保護、零序保護）及電流變送器回路



    2、控制原理以膠帶機輸送機原理（F-C）介紹：



    該控制分遠程控制、現場機旁控制及面板控制。當遠程處于備妥無故障狀態時1KA遠程驅動繼電器動作，致使柜內K31中繼動作，再導通手車內中繼K1E動作，后使真空接觸器動作合閘，其中在K31前有合閘延時繼電器KT1，防止重合閘現象的發生。要實行遠程分閘時可驅動2KA驅動中間繼電器動作，致使柜內中間繼電器K30動作，導通手車內部中繼K1E導通，后使分閘接觸器K2S動作分閘，面板操作、現場機旁及保護跳閘都可以分閘。其與中控信號有綜合過流、事故跳閘、合閘、接地故障、備妥、低電壓、跑偏、速度保護及驅動。



    3、綜合保護器簡易設定方法：



    一般速斷保護設定在4倍、過流為1.5倍、啟動為1倍、堵轉為1.5倍等。



    計算方法=設備額定電流*倍數/電流變比



    三、日常維護保養注意事項：



    1、定期檢查柜內螺栓及線路松動情況；



    2、定期對柜內灰塵進行清理，確保清潔；



    3、定期對手車真空斷路器或接觸器觸頭進行檢查，是否有拉弧痕跡，緊固觸頭護罩支撐螺栓時一定要注意力道，防止損壞；



    4、定期對傳動推進機構進行潤滑，防止卡死，造成機構損壞；



    5、對設備維護時，一定要檢查設備是否處于停機狀態，要按照停送電管理辦法要求進行操作。
